在智能穿戴、汽车内饰、高端玩具及安全指示牌等领域,注塑夜光部件因其一体化成型和持久的发光效果,使得夜光粉正获得越来越广泛的应用。然而,许多厂家在尝试生产夜光注塑件时,都会遭遇一个棘手的共同难题——产品发黑、亮度衰减,这严重影响了成品的美观度和功能性。本文将深入剖析这一问题的根源,并结合最新的行业实践,提供从材料选择到工艺优化的全链条解决方案。

核心痛点:为何您的注塑夜光产品容易发黑?

注塑过程中的“发黑”现象,本质上是夜光粉在高温、高剪切力的加工环境中发生了热氧化与降解。主要原因可归结为三点:

1. 材料摩擦过热:传统的夜光粉硬度较高,在螺杆中与金属壁面及自身之间发生剧烈摩擦,产生局部过热,导致粉体表面性质变化。

2. 工艺参数不当:过高的料筒后段温度、过大的注射压力与背压,以及过长的螺杆滞留时间,都会加剧材料的热剪切应力。

3. 分散不均与聚团:夜光粉若未在原料中均匀分散,以团状进入料筒,会导致局部浓度过高,摩擦生热加剧,成为发黑的“起点”。

系统性解决方案:从“粉”到“工艺”的全面升级

要稳定生产出高亮、均匀、不发黑的夜光注塑件,需要材料科学与加工工艺的协同配合。

1. 材料优选:选择“为注塑而生”的专用夜光粉

这是解决根本问题的第一步。理想的注塑专用夜光粉应具备以下特性:

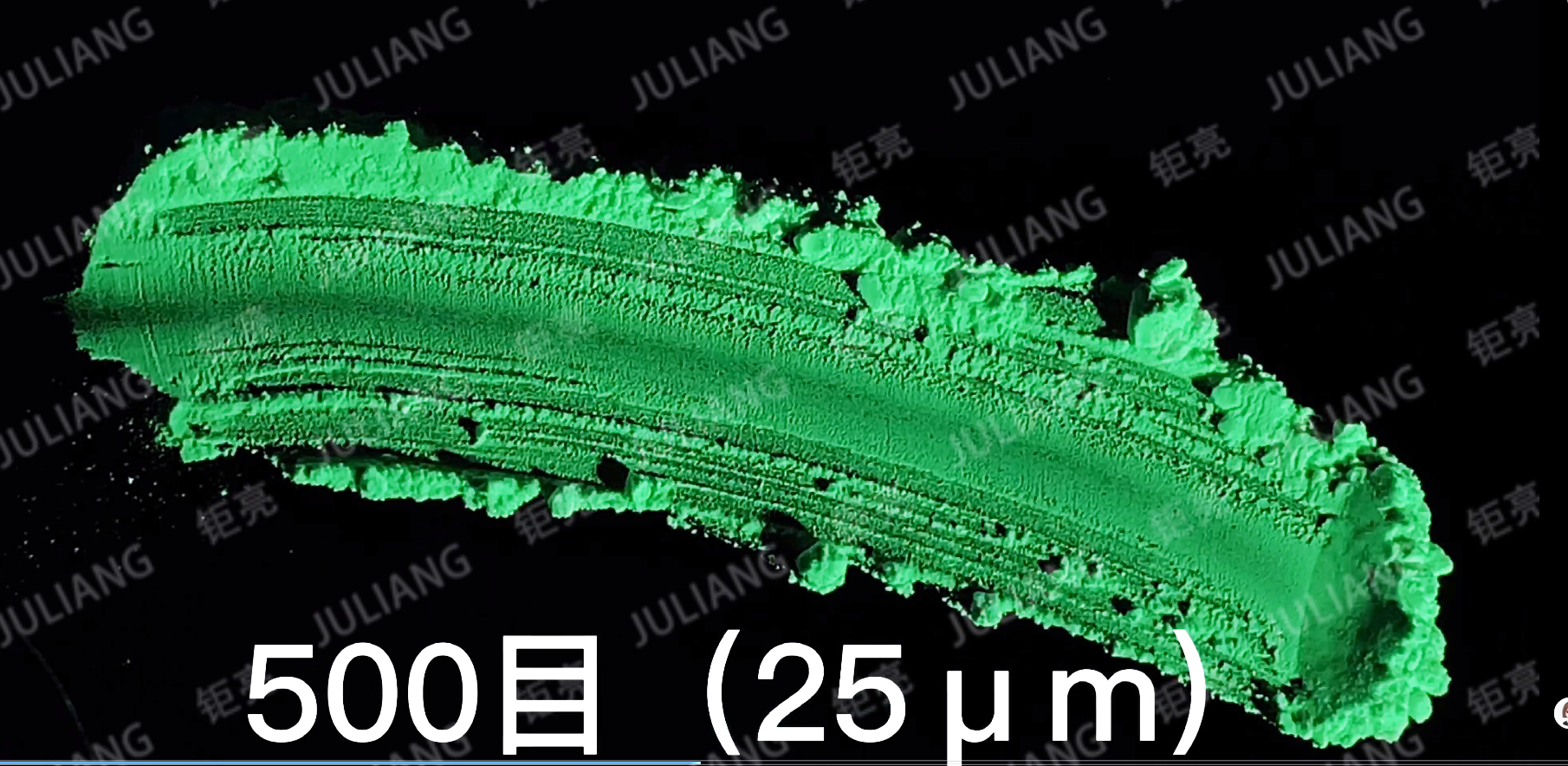

·软质细粉,耐受剪切:应选用粒径更细、粉体更软的型号,以最大限度降低对螺杆和料筒的磨损,并减少自身摩擦生热。例如,D50粒径在10-30微米(约500目)的细粉,其流动性和分散性更佳。

·表面处理,兼容性好:经过特殊硅烷等偶联剂包覆处理的夜光粉,与PP、PE、ABS、PC等常见塑料的相容性更优,能实现更均匀的分散,防止沉降团聚。

·高亮长效,性能稳定:在满足加工性的前提下,发光性能是核心。应关注初始亮度(1分钟值)和长效余辉(60分钟值),确保终端产品发光效果出众。

钜亮光学注塑级夜光粉推荐型号

针对注塑工艺的特殊要求,我们钜亮优化了以下产品型号,它们在实践中展现出优异的抗发黑性能和稳定性:

(注:以上为部分型号,钜亮光学可根据您的具体树脂体系和产品要求提供定制化选择。)

2. 工艺优化:精细调控,为夜光粉创造“温和”环境

·混合工序:建议采用手工预混或低速搅拌。关键步骤是:先加入塑料颗粒重量约0.5%的扩散油或白矿油,再投入夜光粉,确保粉体被油均匀润湿包裹后再与主料混合。这能有效防止干粉团聚,实现后续的均匀分散。

·注塑设备:优先选用螺杆长径比小(如L/D≤20:1) 的注塑机。旧设备因螺杆间隙稍大,反而不易卡料和产生过度剪切,有时效果更佳。

·注塑参数:

o温度:采用“前高后低”策略。适当提高料筒前段(射嘴附近)温度以确保塑化,尽量降低中后段温度,减少夜光粉在料筒中的热历史。

o压力与速度:在保证充模的前提下,降低注射压力、背压和螺杆转速,是减轻剪切生热的关键。

·添加比例:一般建议3%-8% 的添加量。过高比例(如超过10%)会显著增加熔体粘度和摩擦,提升发黑风险。亮度需求应通过选择更高性能的粉体而非单纯增加添加量来实现。

进阶方案:夜光母粒——更便捷、更稳定的选择

对于追求最高生产稳定性和效率的客户,直接使用夜光母粒是终极解决方案。母粒将夜光粉预先高浓度分散于载体树脂中,实现了完美的包覆和保护。

·优势:彻底解决车间混料粉尘问题;分散性极佳,无团聚;大幅降低因工艺波动导致发黑的概率;简化生产流程。

·供应:钜亮光学可根据您的需求,提供基于ABS、PP、PE、PS、PC、HDPE等多种基材的定制化夜光母粒。

行业前瞻:与智能化、绿色化注塑趋势同行

随着注塑行业向智能化与绿色化迈进,对功能性材料提出了新要求。未来,具备更优耐候性、更高耐温等级(适用于工程塑料)以及符合更严苛环保标准(如无卤、低VOC) 的夜光材料将是研发方向。钜亮光学材料有限公司正持续投入,确保我们的解决方案不仅能解决当下的发黑难题,更能契合产业升级的脉搏。

让您的每一次注塑都完美发光。

选择钜亮光学,您获得的不仅是一份高性能的夜光材料,更是一套经过验证的注塑应用解决方案。我们拥有专业的团队,可为您提供从材料选型、工艺调试等全方位技术支持。

立即咨询我们的技术工程师,为您的夜光注塑项目获取定制化方案与样品,让您的产品在暗夜中绽放持久、均匀的光芒!

文章来源：佛山市钜亮光学材料有限公司

电话：13380294028

官网：www.fsjlgx.com

关键词：
